广告门安装接线必看！小白也能秒变专业师傅

广告门是一种高度智能化的通道管理设备，专为小区、工厂等人行通道设计，旨在实现高效、安全的访问控制。该设备不仅具备基本的通行功能，还集成了多种智能特性，为用户提供便捷、安全的通行体验。

广告门支持延时关门功能，可根据实际需求调节开门和关门的速度，确保通行顺畅。支持安装检测雷达，实现雷达检测防夹，支持遇阻反弹有效避免了意外伤害，提高了安全性。支持断电自由功能，断电时只需轻推即可开门，方便应急使用。可根据不同场合的通行需求，选择不同的开门方向，适应更多出入口场景。内置的LED灯发光均匀，高效节能，双面广告画纸更换方便，灯光板具有定时开关功能，可根据客户需求设定开关时间，进一步提升节能效果。

广告门支持遥控器、扩展门禁控制器、读卡器、人脸识别组件等多种控制方式，满足不同场景的需求。安装简单快捷，接上电源线即可运行，为用户省去了繁杂的安装程序。

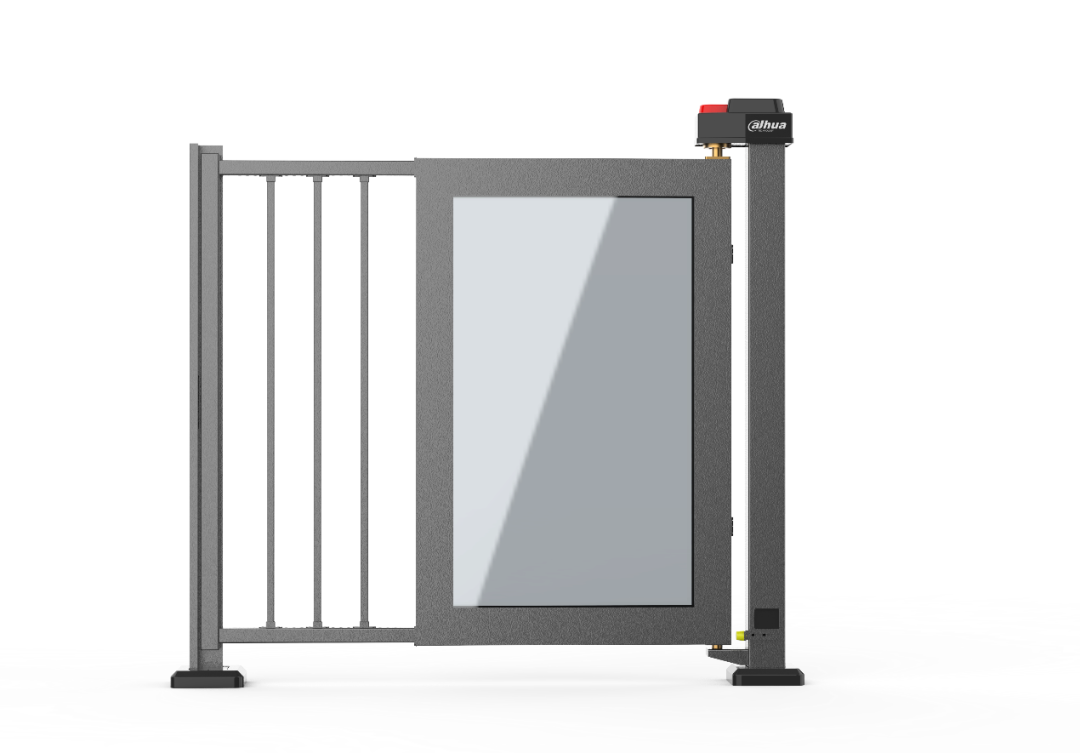

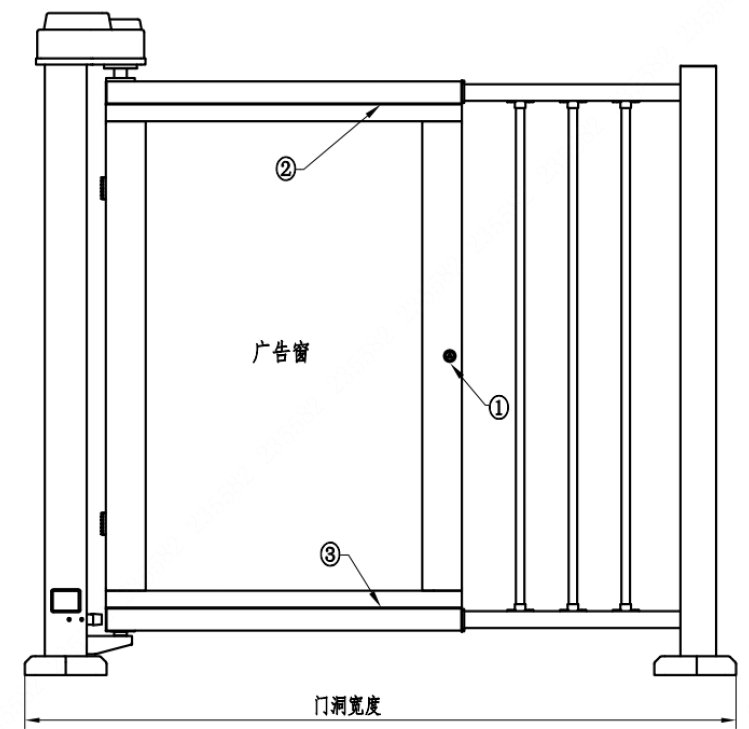

产品结构

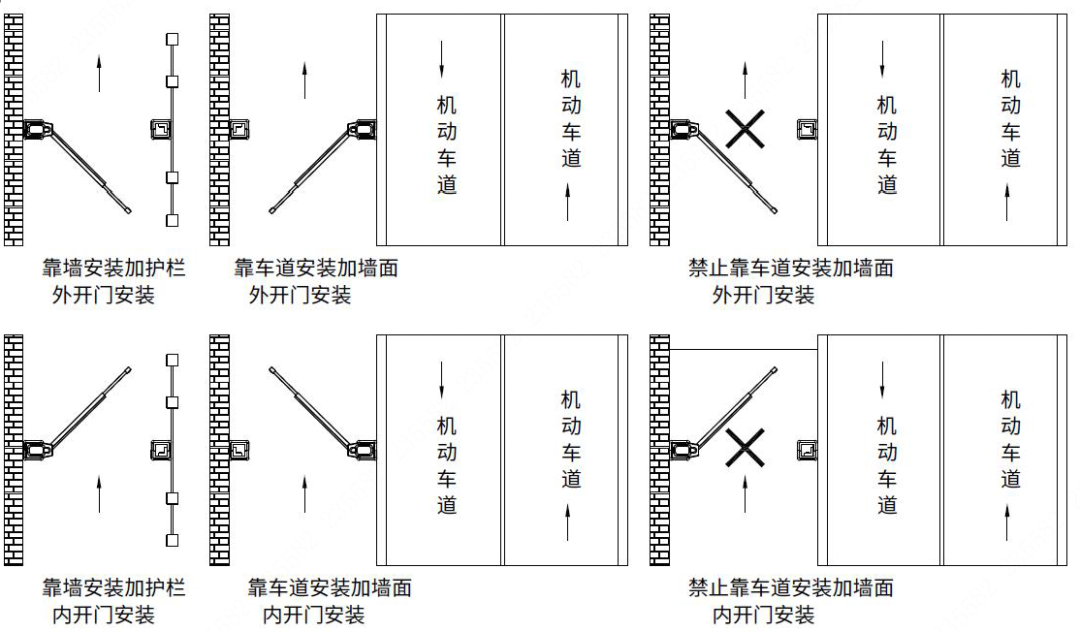

安装前注意事项

（图片可放大查看）

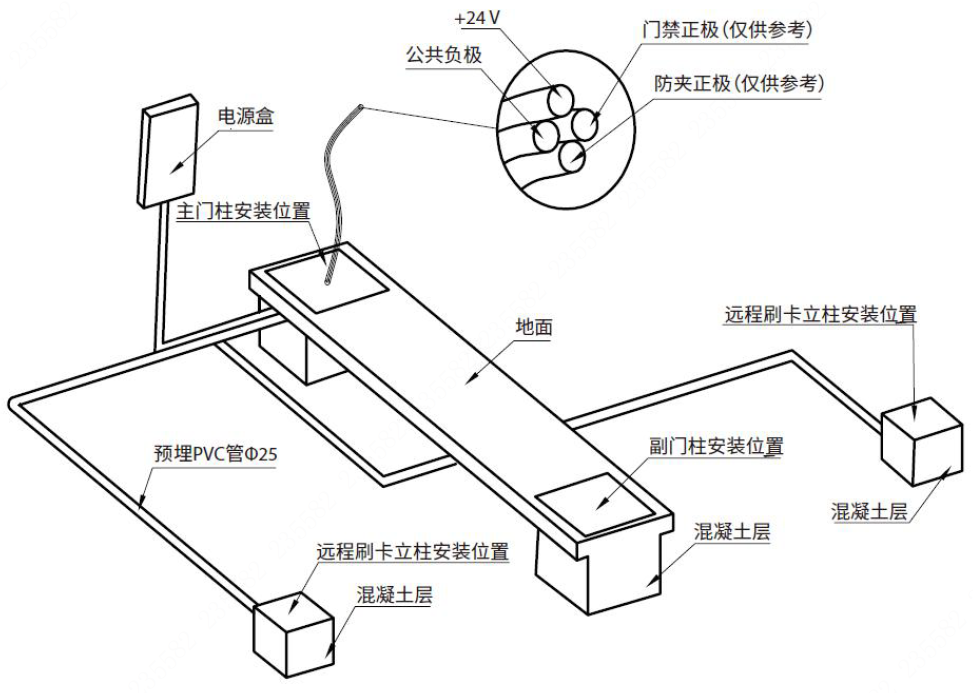

● 安装前需要排管布线，需要预埋的管线包括电源线、信号线、通讯线。

● 安装前检查接线的标识是否清晰，否则做好线标。

● 确认 PVC 管内的交流电源进线和通讯线，信号线是否分开（强弱电一定不能在同一管内）。

● PVC 线管预埋深度最好不小于 150 mm，以免钻膨胀螺丝孔时损坏线缆，露出地面高度应大于 50 mm，以防线管进水。

● 请注意预埋 PVC 线管要能从安装底座的穿线孔中穿入。

● 另配刷卡立柱或人脸立柱时需要在立柱与广告门之间布电源线和通信线。

（图片可放大查看）

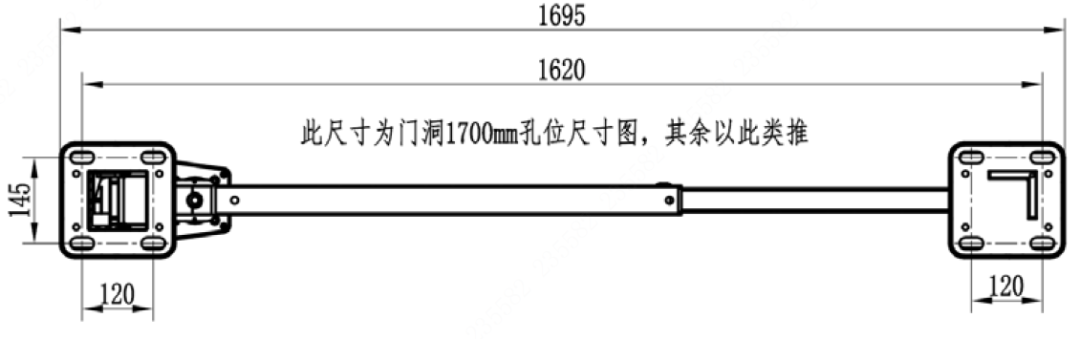

标注出主门柱下底板和副门柱下底板的安装螺栓孔位。（根据型号可以找到对应尺寸图纸、下图使用ASGP200型号为例）

（图片可放大查看）

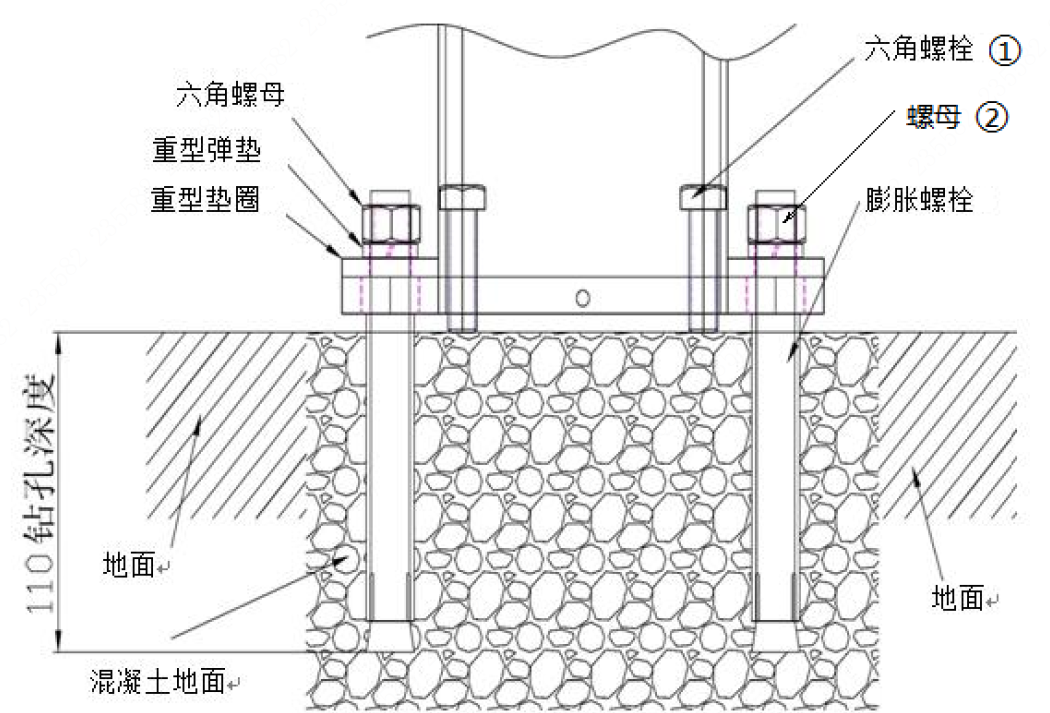

打孔，孔直径φ19，孔深 110 mm～120 mm

将主门柱抬至预定位置并置入膨胀螺栓。调节螺栓 M12×25①，使用水平尺校验主门柱的垂直度和门体的水平度，拧紧螺母②

（图片可放大查看）

副门柱安装同步骤 2 和步骤 3

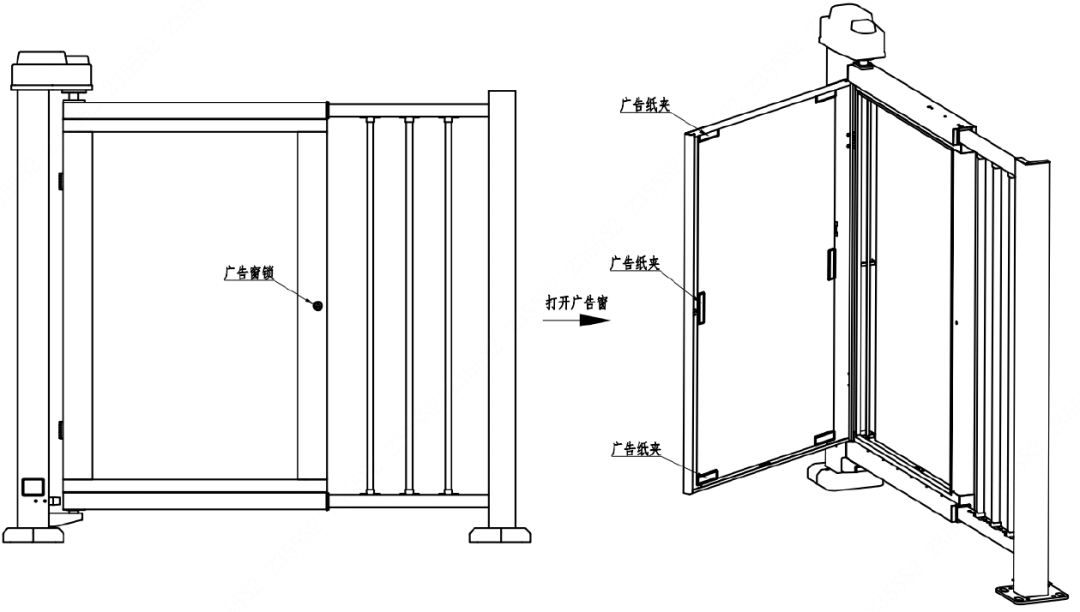

1.在广告窗带锁处施加一定压力，逆时针旋转钥匙，打开广告窗。

2.贴上 1175 mm×715 mm 广告画报，铺平画报，广告纸夹固定画报。

3.关上广告窗，在广告窗施加一定压力，顺时针旋转广告窗锁钥匙，锁上广告窗。

（图片可放大查看）

打开锁①后，打开广告窗。

拆下固定伸缩杆的螺栓（②③处打开广告窗后可见），移动伸缩杆至合适的位置，固好伸缩杆。

（图片可放大查看）

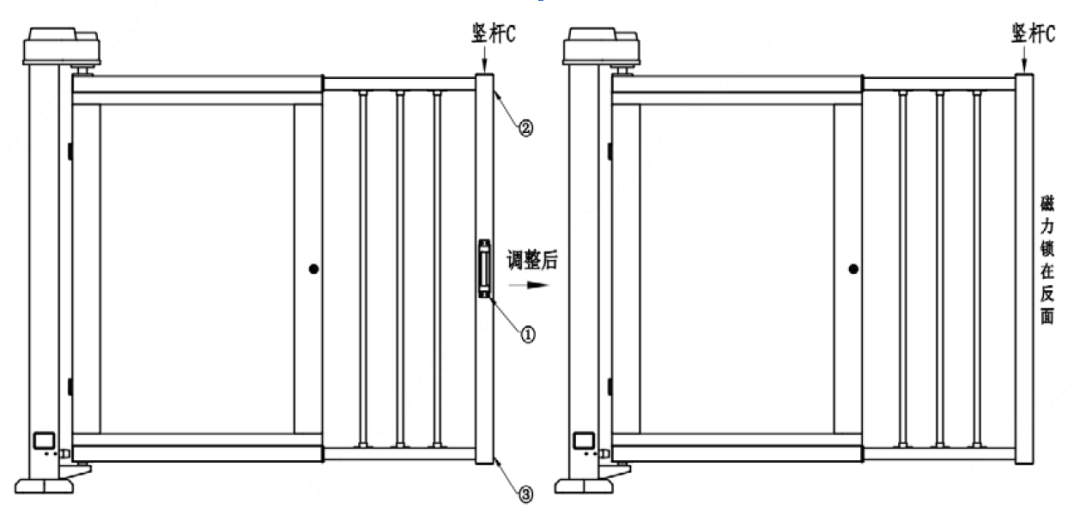

更改开门方向：需要同时更改磁力锁锁体和副门柱上的磁力锁吸附板方向。

1.松掉 4 个螺丝①，拆下磁力锁，剪断接线处。

2.取下②③两处的 4 个塞孔帽，拆下竖框 C 上下两端的 4 个固定螺丝。

3.将竖框 C 上下倒置，锁体安装孔朝后，电线重新从工艺孔穿至锁安装孔，拧紧竖框 C 的上下两端的 4 个螺丝；一侧。

4.重新接好线，拧紧螺丝①，固定磁力锁；

5.将塞孔帽塞回原处。

（图片可放大查看）

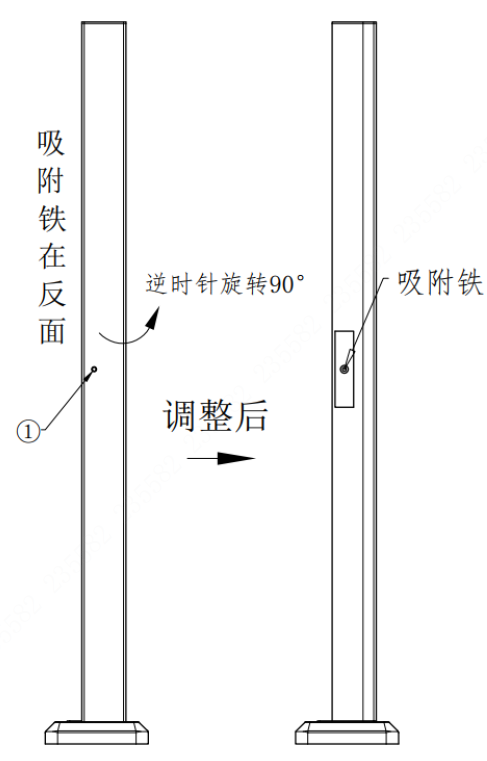

1.拧松固定吸附铁的螺栓①，将螺栓和吸附铁一起取下来。

2.将吸附铁重新安装至 L 型副门柱另一侧的预留孔，拧紧螺丝。左右开门方向互换。

（图片可放大查看）

注意：刷卡立柱、一体机板、读卡器板等配件，都要根据现场使用情况自行下单

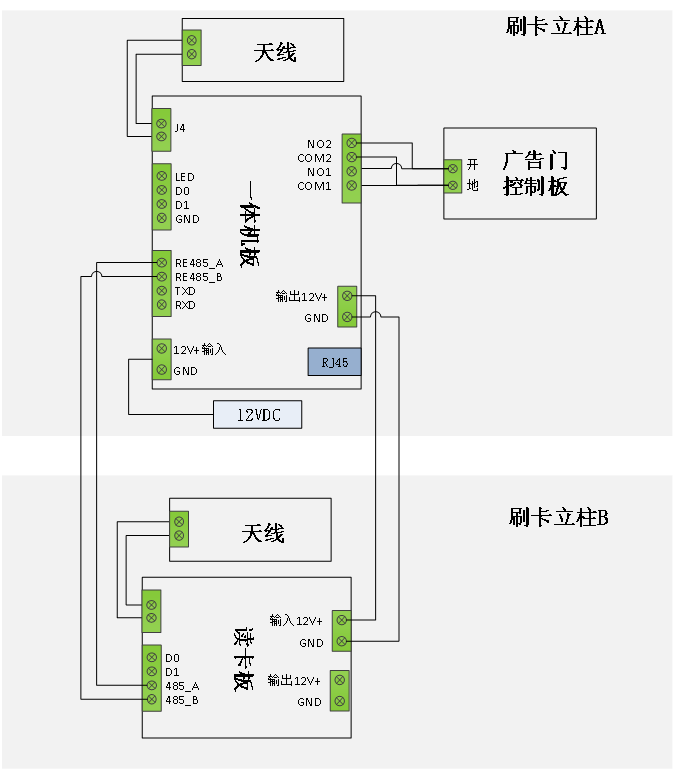

（1）进门刷卡立柱一体机板NO1（棕色）、接广告门控制板开，一体机板COM1（绿色）接接广告门控制板地

（2）进门刷卡立柱一体机板NO2（黄色）、接广告门控制板开，一体机板COM2（橙色）接接广告门控制板地

（3）出口刷卡立柱读卡器458A（紫色）接一体机板485A（绿色），读卡器485B（黄色）接一体机板485A（白绿色）

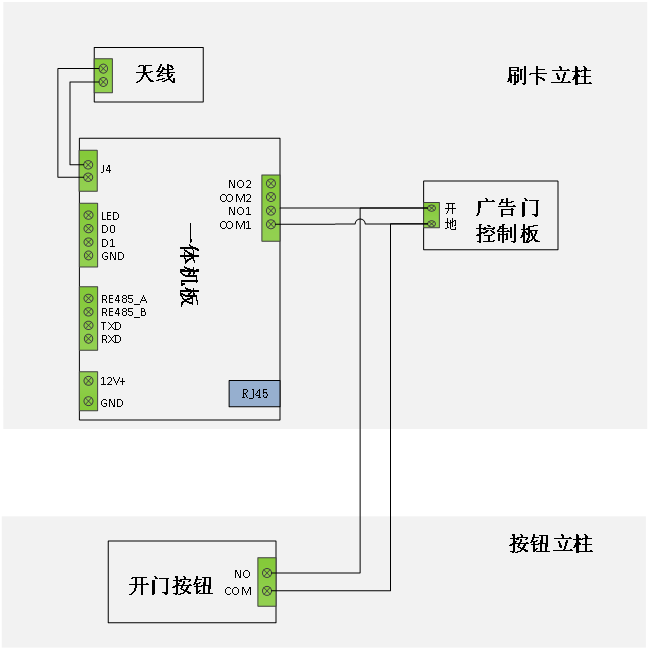

（1）进门刷卡立柱一体机板NO1（棕色）、接广告门控制板开，一体机板COM1（绿色）接广告门控制板地

（2）出门按钮NO接广告门控制板开，出门按钮com接广告门控制板地

（图片可放大查看）

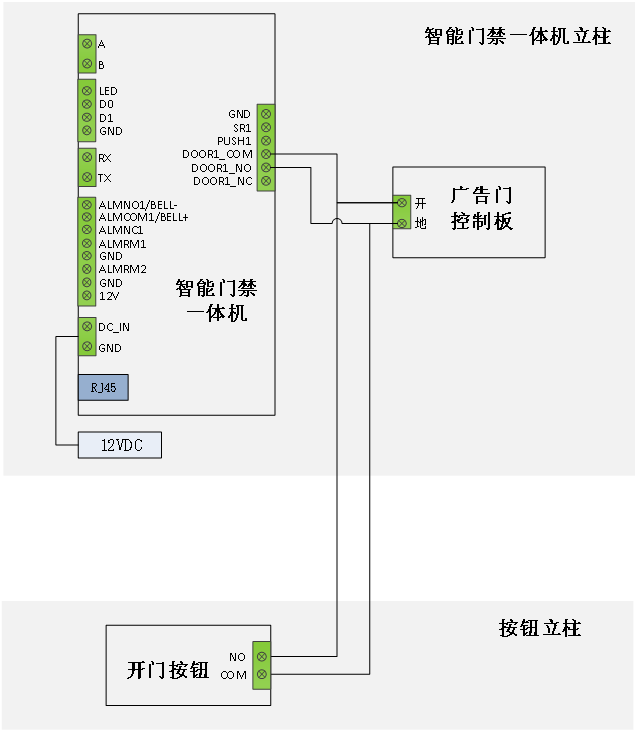

（1）进门智能门禁一体机NO1（黑黄色）、接广告门控制板开，智能门禁一体机COM1（黑棕色）接广告门控制板地

（2）出门按钮NO接广告门控制板开，出门按钮com接广告门控制板地
