智能通道自动广告门的干货知识

1、开门方向选择

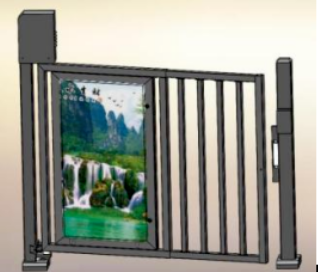

右开门【开门顺时针转】朝外面开门，固定柱放在左边

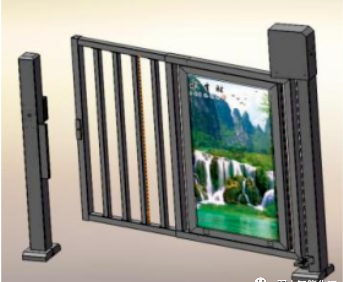

左开门【开门逆时针转】朝里面开门，固定柱放在左边

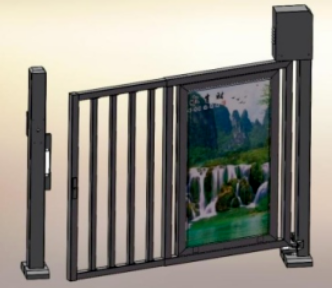

右开门【开门顺时针转】朝里面开门，固定柱放在右边。

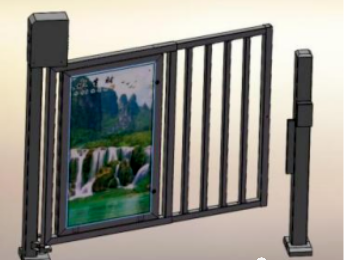

左开门【开门逆时针转】朝外面开门，固定柱放在右边。

2、安装方法

1、先确定好主副立柱的位置，距离合适，处理好各接线摆放的方式及位置，然后固定好主立柱（膨胀螺丝φ12/10）。注意：主立柱底部有两条接线，一条为RVV2*1.0 DC24V供电（往配电箱），一条RVV4*0.5(往门禁方向)，视现场的门禁安装方式走线会有所不同

2、安装光感接收器，并将光感接收器的接线引到主立柱顶部。

3、安装门体，先将磁力锁和灯条的接线通过主立柱底部的轴承圆孔从主立柱内部引到主立柱顶部；门体圆槽与轴承对齐，

4、安装电机安装板，将门体上部的圆槽与轴承的对齐，并将电机安装板用螺丝固定在主立柱上，

5、固定电机，将电机用螺丝固定在安装板上，

6、固定副立柱，并将磁力锁对齐，（此时可以用手推动门体，检查开关门是否正常，有无异响，如有不正常请检查4、5步骤）

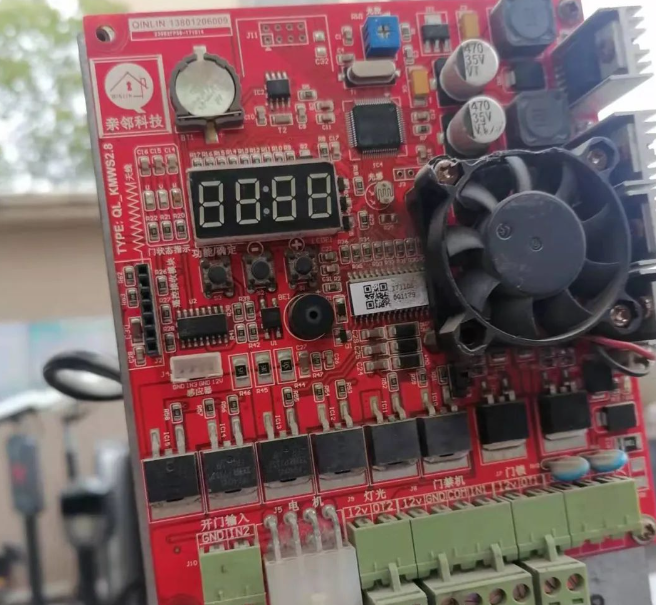

7、对照主板接线图将对应的线接好，然后调试广告门，参数调好之后，将主板放到对应位置，盖上盖子即正常使用。

3、接线方法

主线220V接24V开关电源的L 和N端子，  开关电源的V+和V-接控制板上24V 和GND接口端子；盖板上的红外线发射器四个接线端子接在人体感应接线端子上  。

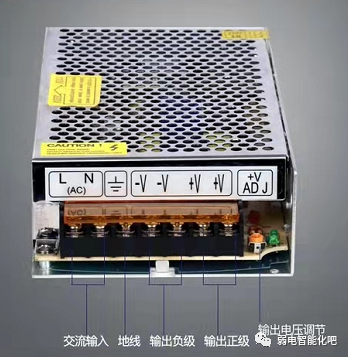

24V开关电源

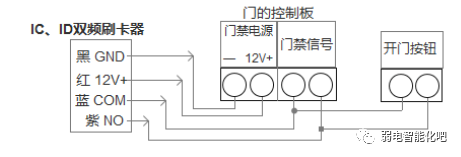

开门按钮与读卡器接线方法

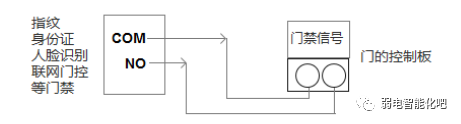

人脸识别  身份 等类型接线方法
